Qué muestra el video del taller

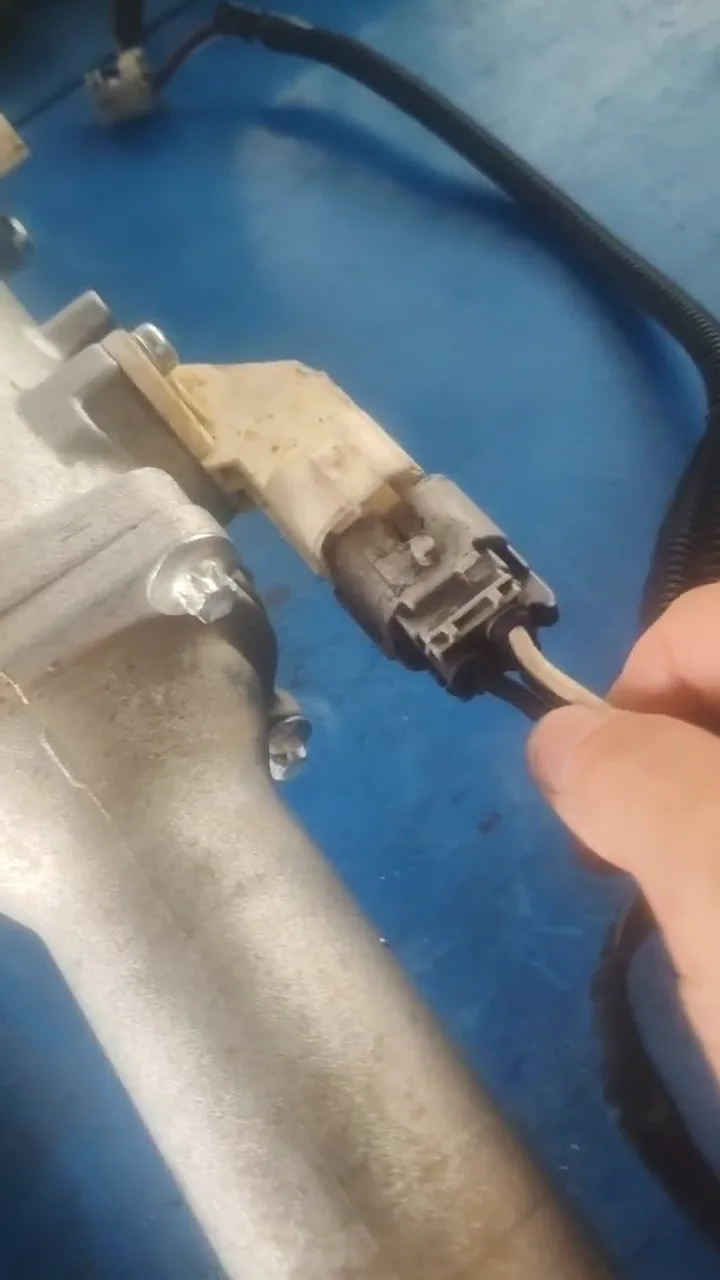

El material muestra una conexión eléctrica de dos vías junto a la carcasa de una cremallera de dirección. Se acerca el conector del arnés a la toma de la pieza y se enseñan la salida de los cables, el cuerpo plástico y la zona de bloqueo.
La grabación permite documentar el problema, pero no muestra una etiqueta OE legible, el vehículo ni un diagrama eléctrico. Por ese motivo no sería profesional asignar polaridad o compatibilidad exacta a partir del color. Lo que sí puede hacerse es ordenar la comprobación y determinar qué evidencia falta.

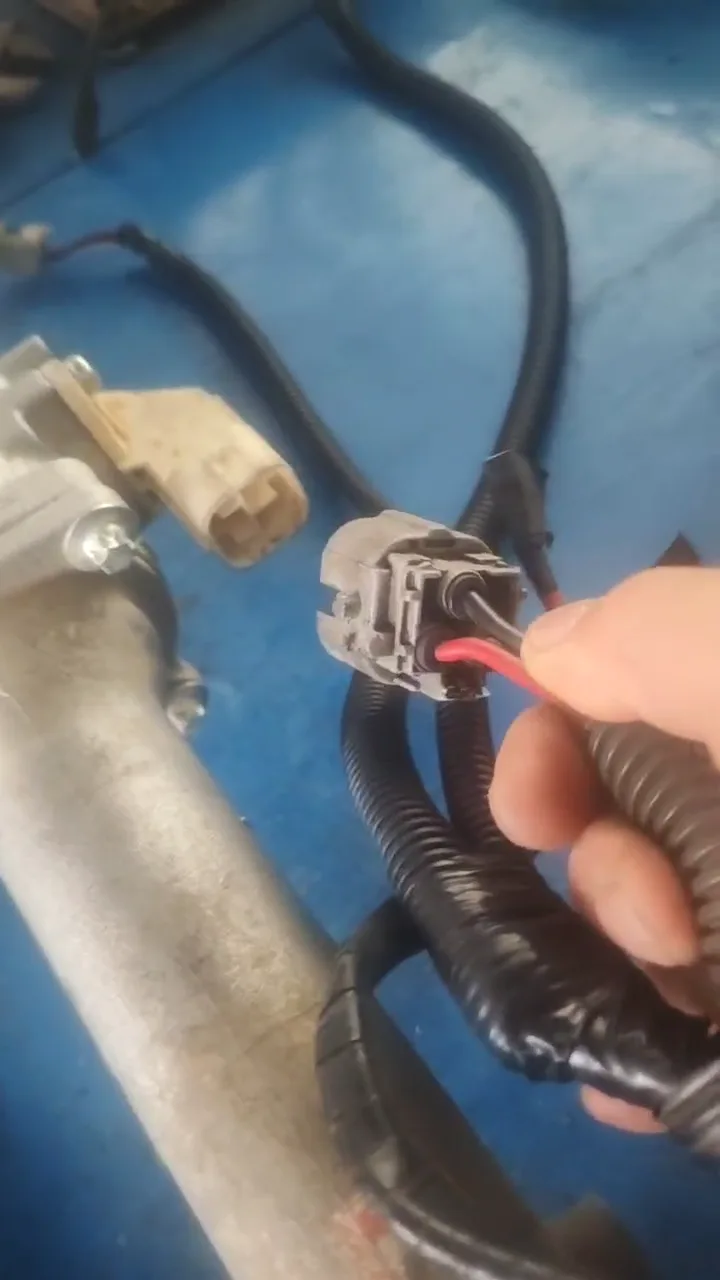

Video de 16 segundos: vista del conector de dos vías, acercamiento a la toma de la cremallera y comparación de la salida de los cables.
Lo que el material confirma y lo que sigue pendiente
| Observación | Conclusión correcta |
|---|---|
| Conector de dos vías | Hay que comparar dos cavidades y sus terminales. No se puede deducir la función de cada pin solo por la cantidad. |
| Cables con colores visibles | Los colores sirven como referencia visual dentro de esa unidad, no como regla universal entre dos arneses. |
| Toma montada en la cremallera | El cierre, las guías y el sellado forman parte de la compatibilidad mecánica. |
| Sin OE ni vehículo en la toma | La aplicación exacta debe mantenerse como pendiente hasta recibir la identificación de la pieza y del vehículo. |
Cuatro niveles de compatibilidad que deben coincidir
1. Carcasa y bloqueo

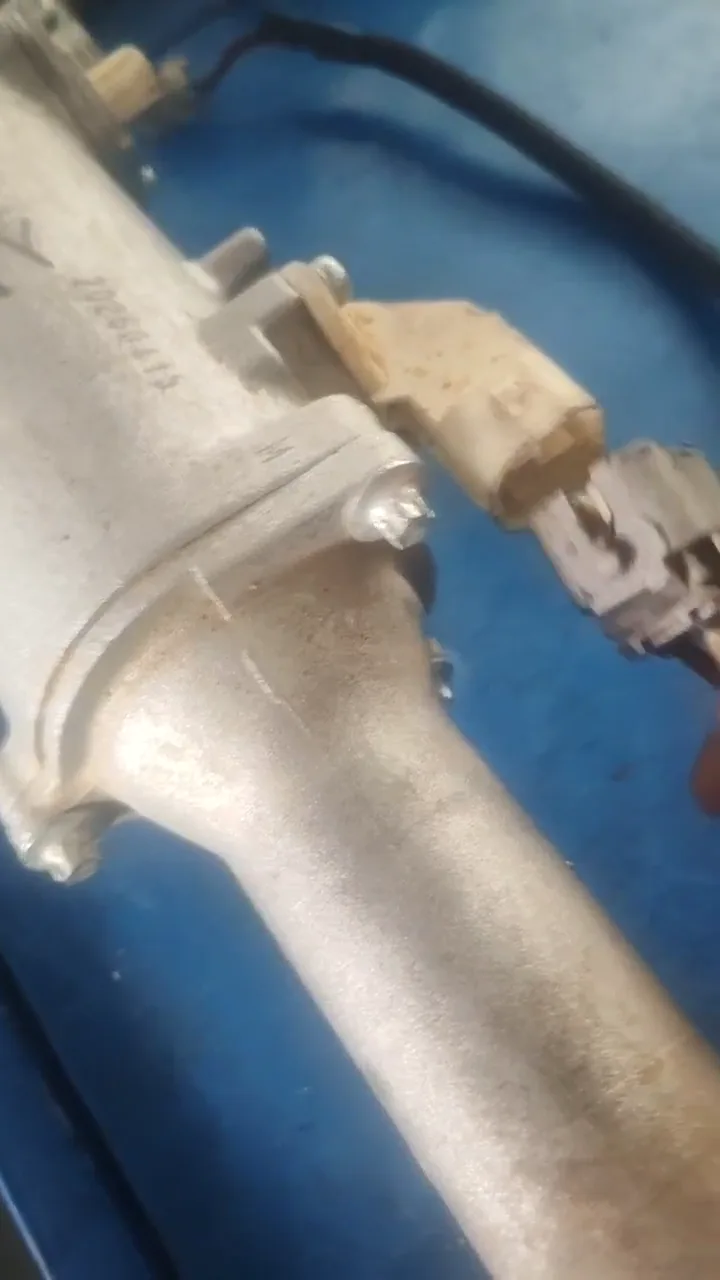

Compare la forma frontal, las nervaduras de guía, la pestaña del seguro y el asiento del sello. Si el enchufe entra torcido, queda separado o no bloquea, no está correctamente conectado. Tampoco debe recortarse una guía para hacerlo entrar.
2. Terminales y cavidades
La misma cantidad de cables no garantiza el mismo terminal. Revise el ancho del contacto, la profundidad, el sistema de retención y los números moldeados junto a cada cavidad. Un terminal desplazado hacia atrás puede parecer normal desde el exterior y perder contacto al cerrar el conector.
3. Pinout y función eléctrica
El pinout indica qué función ocupa cada posición. Dos arneses pueden llevar cables de colores distintos y ser equivalentes, o usar colores parecidos y pertenecer a circuitos diferentes. La decisión debe basarse en el diagrama aplicable, no en una asociación automática entre rojo, negro, positivo o masa.
4. Aplicación de la cremallera
Compruebe el OE, el fabricante del sistema, el año de producción, el mercado y cualquier sufijo de la referencia. Una revisión de producción puede conservar los soportes y la carcasa principal, pero cambiar el arnés, el solenoide, el sensor o el módulo.
Procedimiento de comprobación en el taller
- Detenga la instalación. Siga el procedimiento del fabricante para desconectar la alimentación antes de manipular el arnés.
- Fotografíe ambas piezas. Tome vistas frontales y posteriores con los conectores orientados de la misma manera.
- Anote las cavidades. Registre los números moldeados, el color y la sección aproximada de cada cable.
- Revise el terminal. Compruebe que no esté doblado, abierto, sulfatado o retraído dentro de la carcasa.
- Confirme la referencia. Compare el OE de la unidad retirada, la etiqueta de la pieza nueva y la aplicación del vehículo.
- Consulte el diagrama. Verifique la función de cada pin para esa versión y mercado antes de realizar continuidad o reparación.
- Repare con componentes correctos. Si el procedimiento permite cambiar la carcasa o repinar, use terminales, sellos y herramienta de crimpado compatibles.
- Compruebe el sistema. Después del montaje, lea los códigos de avería y realice la inicialización o calibración exigida por el fabricante.
Cómo interpretar cuatro situaciones habituales
| Situación | Qué indica | Qué hacer |
|---|---|---|
| El enchufe no entra | Guías, forma o tamaño diferentes | Detener el montaje y verificar versión, OE y carcasa |
| Entra, pero no bloquea | Seguro incompatible, pieza dañada o asiento incompleto | No sujetarlo con cinta; revisar cierre y terminales |
| Bloquea, pero cambia la posición de los cables | Posible cambio de pinout o de arnés | Comparar cavidades y diagrama antes de energizar |
| Conecta, pero aparece una avería | Posible pin retraído, contacto deficiente o versión incorrecta | Leer DTC, inspeccionar terminales y seguir el manual de servicio |
Datos que debe enviar el comprador
Para revisar una diferencia como la del video, prepare este material antes de solicitar una solución:
- Marca, modelo, año de producción y país del vehículo.
- VIN o código de chasis cuando esté disponible.
- Volante a la izquierda (LHD) o a la derecha (RHD).
- Foto completa de la cremallera retirada.
- Foto legible de la etiqueta y del número OE.
- Vista frontal y posterior de ambos conectores.
- Foto donde se vea la numeración de cavidades.
- Códigos de avería y síntoma observado.
Preguntas frecuentes
¿Si el conector entra significa que la cremallera es compatible?
No. También deben coincidir las guías, el seguro, el terminal, la posición de cada pin y la función eléctrica de la versión.
¿Se pueden unir los cables por color?
No se debe decidir una conexión solo por el color. Confirme el pinout mediante la referencia OE, el diagrama eléctrico y la numeración de cavidades.
¿Se puede reutilizar el conector de la pieza retirada?
Solo si el procedimiento de reparación lo permite y coinciden terminal, sección del cable, pinout y sellado. Un empalme improvisado no es una solución profesional.
¿Qué ocurre si no hay número OE?
La consulta puede revisarse con fotos y medidas, pero la conclusión será provisional. En ese caso son especialmente importantes la etiqueta del vehículo, las dos caras del conector y la pieza completa.
